실시설계 단계의 설계 오류 검토를 위한 전환설계와 시공책임형 BIM의 일괄 수행으로 발주처의 사업성과를 극대화하는 결과 도출
한신공영(주), DA그룹의 수행사례
![](../images/sub/hanshin_logo.png)
![](../images/sub/dagroup_logo.png)
설계 개요
규모
- 건축면적
12,992㎡
- 연면적
111.484㎡
지하1층, 지상20층 (SRC구조)
계약기간
- 설계 BIM
2017.10.15 ~ 2018.01.31
- 시공 BIM
2018.03.12 ~ 2010.05.31
작업기간
- 내부 모델링
3.5개월
- 현장 파견
27개월
투입인력
- 내부 모델링
건축&구조 - 3명
- 현장파견
2명 (건축&구조 - 1명, MEP - 1명)
적용공종
- 건축&구조 - 전체
- 설비, 전기 - 전체
- 토목 - 전체
규모
- 설계&시공성검토
- 현장 시공지원
- 공정시뮬레이션, 현장 모델링(가설 등) 시공
설계 BIM : 오류검토

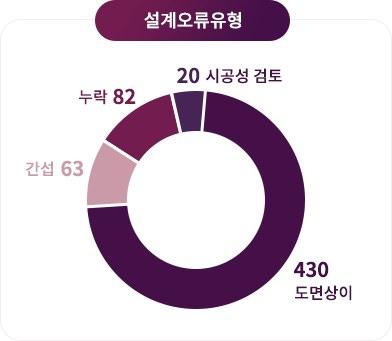

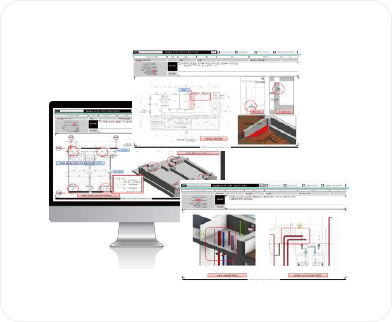

BIM 전환설계를 통한 오류 검토 총 595 건
![](../images/sub/bim_design_item_01.png)
![](../images/sub/bim_design_item_02.png)
![](../images/sub/bim_design_item_03.png)
시공책임형 BIM

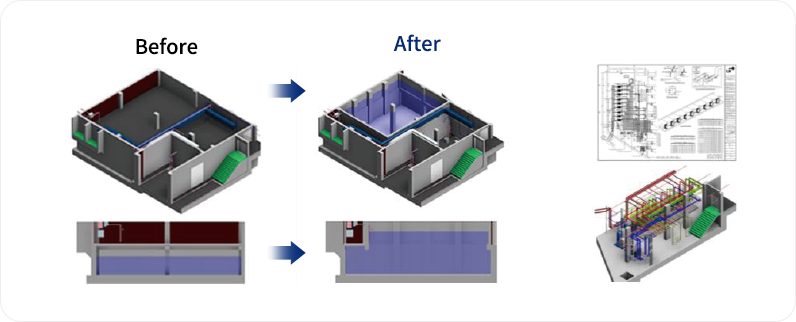

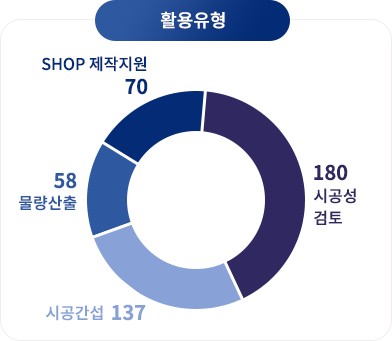

시공성 개선 및 Shop 설계 지원
![](../images/sub/bm_responsibility_item_01.png)
![](../images/sub/bm_responsibility_item_02.png)
시공책임형 BIM

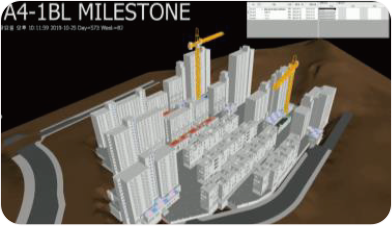

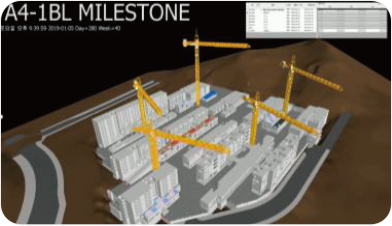

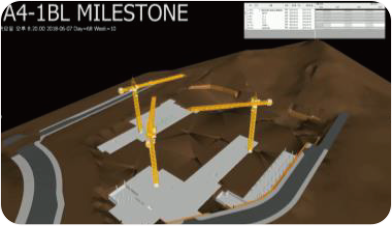

P6 공정 Data와 연계, 사전 공정 Simulation 진행
![](../images/sub/bm_simulation_item_01.png)
![](../images/sub/bm_simulation_item_02.png)
![](../images/sub/bm_simulation_item_03.png)
